طريقة تركيب القرميد البلاستيك PVC خطوة بخطوة

طريقة تركيب القرميد البلاستيك PVC خطوة بخطوة

تعتبر طريقة تركيب القرميد البلاستيك من أهم العوامل التي تحدد كفاءة السقف بعد التنفيذ، لأن جودة ألواح القرميد PVC وحدها لا تكفي للحصول على تغطية مستقرة ومقاومة للمياه. فإذا تم تركيب الألواح على شاسيه غير مضبوط، أو تم تنفيذ التداخل بين الألواح بطريقة خاطئة، أو شد المسامير أكثر من اللازم، فقد تظهر مشكلات في السقف حتى مع استخدام خامة جيدة.

ولهذا فإن كيفية تركيب القرميد البلاستيك تختلف عن مجرد وضع الألواح فوق الهيكل وتثبيتها بالمسامير. التنفيذ الصحيح يبدأ بقياس السطح وتحديد الميل واتجاه الألواح، ثم تجهيز الشاسيه الحديد أو الخشب، وحساب أماكن التثبيت والتداخل، وبعد ذلك تركيب ألواح القرميد PVC والقطع الخاصة بالحواف والقمم.

وتوضح الشركات المصنعة لأنظمة ألواح PVC المموجة أن مواصفات التركيب تختلف من منتج إلى آخر، ولذلك يجب الرجوع إلى تعليمات الموديل الفعلي قبل تحديد المسافات أو عدد المثبتات. كما توضح Palram أن التداخل واتجاه تركيب الألواح يلعبان دورًا مباشرًا في تقليل دخول المياه والغبار بين الألواح.

ما هو القرميد البلاستيك PVC وكيف يختلف تركيبه عن القرميد الفخاري؟

قبل شرح خطوات تركيب القرميد البلاستيك يجب معرفة أن هذا النوع يختلف في طريقة التنفيذ عن القرميد الفخاري التقليدي.

القرميد البلاستيك يأتي غالبًا في صورة ألواح ذات شكل مموج أو تصميم يحاكي شكل القرميد، ولذلك تغطي القطعة الواحدة مساحة أكبر مقارنة بقطع القرميد الفخاري المنفصلة.

وهذا الاختلاف يؤثر على:

• طريقة تجهيز الشاسيه.
• المسافة بين نقاط الدعم.
• طريقة حمل الألواح.
• اتجاه التركيب.
• مقدار التداخل الجانبي.
• التداخل الطولي عند وجود أكثر من صف.
• أماكن وضع المسامير.
• نوع الورد والعوازل المستخدمة مع المسامير.
• معالجة القمم والحواف.

ويستخدم تركيب الواح القرميد PVC في عدد من التطبيقات مثل البرجولات والمظلات والأسطح وبعض مناطق الخدمات والمداخل والجراجات، لكن ملاءمة المنتج لكل استخدام يجب أن تحدد وفق مواصفاته الفنية.

اختيار نوع ألواح القرميد PVC قبل بداية التركيب

نجاح تركيب القرميد البلاستيك يبدأ قبل الوصول إلى موقع التنفيذ.

يجب أولًا اختيار نوع اللوح المناسب ومعرفة مواصفاته، لأن كلمة “قرميد بلاستيك” لا تعني أن جميع الألواح لها الأبعاد والسُمك ونظام التثبيت نفسه.

قبل الشراء يجب معرفة:

• طول اللوح.
• عرض اللوح.
• العرض الفعلي بعد التداخل.
• السُمك.
• الوزن.
• بلد المنشا.
• شكل التموج.
• لون اللوح.
• القطع التكميلية.
• توصيات الشركة المصنعة للميل والتثبيت.

كما يجب حساب الكمية على أساس عرض التغطية الفعلي وليس العرض الكامل للوح، لأن جزءًا من اللوح يدخل في التداخل مع اللوح المجاور.

ولمعرفة الأنواع والخامات المختلفة يمكن مراجعة مقال أنواع القرميد البلاستيك بعد تحديثه ضمن قسم القرميد.

الأدوات المطلوبة لتنفيذ تركيب القرميد البلاستيك PVC

تختلف الأدوات وفق الخامة والشاسيه وطبيعة المشروع، لكن تنفيذ تركيب ألواح PVC للأسطح قد يحتاج عادة إلى مجموعة من الأدوات مثل:

• متر للقياس.
• ميزان.
• أدوات تحديد العلامات.
• معدات قص مناسبة للمنتج.
• شنيور أو أداة تثبيت مناسبة.
• المسامير المعتمدة للألواح.
• ورد أو جوانات عزل للمثبتات.
• معدات تنفيذ الشاسيه.
• أدوات حماية شخصية.
• سلم أو وسيلة وصول آمنة للسقف.

ولا يفضل استخدام أي وسيلة قص أو تثبيت قبل التأكد من أنها مناسبة لنوع اللوح، لأن بعض الخامات قد تتأثر بالحرارة أو بطريقة القص غير الصحيحة.

تجهيز السطح قبل تركيب القرميد البلاستيك PVC

من أهم مراحل طريقة تركيب القرميد البلاستيك تجهيز المكان قبل رفع الألواح.

يتم أولًا التأكد من أن السطح خالٍ من العوائق التي قد تعطل تنفيذ الشاسيه أو مسار تصريف المياه.

ويجب تحديد:

• حدود السقف.
• اتجاه الميل.
• نقطة البداية.
• نهاية تصريف المياه.
• أماكن الجدران.
• مناطق التقاء السقف بالمبنى.
• القمة في الأسقف متعددة الميول.
• أماكن القص.
• مواقع أي فتحات أو خدمات تمر عبر السقف.

كل هذه التفاصيل يجب تحديدها قبل بدء تثبيت الواح القرميد البلاستيك

تحديد ميل السقف قبل تركيب ألواح القرميد البلاستيك

الميل ليس مجرد عنصر شكلي في سقف القرميد البلاستيك؛ بل يساعد على تصريف مياه الأمطار وعدم تجمعها فوق الألواح.

لكن لا يصح تحديد زاوية ثابتة لكل أنواع ألواح PVC، لأن الحد الأدنى للميل يمكن أن يختلف حسب Profile اللوح ومقدار التداخل وطريقة المصنع.

لذلك يجب مراجعة تعليمات المنتج المستخدم قبل التنفيذ.

ويؤثر الميل على:

• سرعة تصريف المياه.
• مقدار التداخل المطلوب.
• طول السقف.
• شكل الشاسيه.
• ارتفاع أعلى نقطة.
• كمية الخامات.

ومن الأخطاء الشائعة في تركيب قرميد بلاستيك تصميم سقف شبه أفقي ثم الاعتماد فقط على التداخل بين الألواح لمنع تسرب المياه.

طريقة تركيب القرميد البلاستيك على الحديد خطوة بخطوة

تعتبر طريقة تركيب القرميد البلاستيك على الحديد من أكثر طرق التنفيذ استخدامًا في البرجولات والمظلات والأسطح.

ويتم الاعتماد على شاسيه معدني لحمل الألواح وتكوين الميل المطلوب.

تصميم شاسيه حديد مناسب للقرميد البلاستيك

قبل تركيب الألواح يجب تحديد شكل الشاسيه حسب:

• مساحة السقف.
• طول الألواح.
• وزن الخامة.
• المسافات المسموح بها بين نقاط الدعم.
• اتجاه الميل.
• الأحمال المتوقعة.
• شكل المشروع.

ولا يجب تحديد مقاسات قطاعات الحديد أو المسافات بينها باستخدام قاعدة عامة لكل المشروعات؛ لأنها مسألة مرتبطة بتصميم الهيكل ومواصفات اللوح المستخدم.

ضبط استقامة شاسيه القرميد البلاستيك

قبل بدء تركيب القرميد البلاستيك على الحديد يجب التأكد من استقامة نقاط الدعم.

وجود جزء مرتفع أو منخفض بصورة غير صحيحة قد يجعل اللوح ينحني أو لا يستقر بصورة منتظمة.

يتم مراجعة:

• استقامة القطاعات.
• مستوى نقاط التثبيت.
• الميل.
• اتصال القطاعات.
• اللحامات.
• ثبات الهيكل.

حماية الشاسيه الحديد قبل تركيب ألواح PVC

يجب معالجة الهيكل المعدني بالطريقة المناسبة قبل تغطيته بالألواح، لأن الوصول إليه بعد انتهاء تركيب القرميد يصبح أكثر صعوبة.

ويتم اختيار نظام الحماية والتشطيب للحديد حسب بيئة المشروع ومواصفات التنفيذ.

طريقة تركيب القرميد البلاستيك على الخشب

يمكن تنفيذ تركيب القرميد البلاستيك على الخشب في بعض البرجولات والمظلات والهياكل الخشبية، بشرط أن يكون التصميم قادرًا على حمل السقف وأن تكون المسافات بين نقاط الدعم متوافقة مع مواصفات الألواح.

وتبدأ الطريقة بالتأكد من:

• سلامة الهيكل الخشبي.
• جفاف الخشب.
• استقامة العوارض.
• عدم وجود أجزاء تالفة.
• ضبط الميل.
• تحديد نقاط تثبيت الألواح.
• اختيار مسمار مناسب للخشب وللوح.

بعد ذلك يتم تركيب الألواح بنفس المبدأ العام الذي يعتمد على تنظيم الاتجاه والتداخل والتثبيت، مع الالتزام بتعليمات المنتج.

تحديد اتجاه تركيب ألواح القرميد PVC

من الخطوات المهمة في كيفية تركيب القرميد البلاستيك تحديد اتجاه الألواح قبل وضع أول لوح.

يجب أن تكون التموجات متجهة مع ميل السقف حتى تتحرك المياه إلى أسفل دون وجود عوائق.

كما يجب التفكير في اتجاه الرياح السائدة عند تحديد ترتيب التداخل الجانبي.

Palram توصي في ألواحها المموجة بالبدء من اتجاه يسمح بأن يغطي اللوح التالي حافة اللوح السابق بما يقلل فرصة دفع الرياح للمياه أو الغبار داخل منطقة التداخل.

خطوات تركيب أول لوح من القرميد البلاستيك

أول لوح هو المرجع لبقية السقف، لذلك أي انحراف فيه قد يظهر بوضوح مع استمرار تركيب باقي الألواح.

يتم وضع اللوح الأول والتأكد من:

• استقامته.
• توافقه مع حافة السقف.
• اتجاه التموجات.
• مقدار البروز المناسب عند نهاية السقف.
• وجود مساحة التداخل المطلوبة للوح التالي.

بعد ضبط موضعه يبدأ التثبيت بالمثبتات المناسبة.

ولا يجب تثبيت اللوح بالكامل قبل التأكد من استقامته.

التداخل بين ألواح القرميد البلاستيك لمنع تسريب المياه

التداخل من أهم أجزاء طريقة تركيب القرميد البلاستيك PVC.

هناك نوعان أساسيان:

التداخل الجانبي بين ألواح القرميد البلاستيك

يحدث عندما يتم وضع لوحين بجوار بعضهما.

مقدار التداخل يختلف وفق شكل اللوح وتعليمات المصنع.

في بعض ألواح PVC المموجة تشير Palram إلى إمكانية استخدام تداخل بمقدار تموج واحد عندما يكون الميل والتركيب مناسبين، لكن هذه ليست قاعدة عامة يجب نقلها إلى كل منتج؛ لذلك يجب الاعتماد على تعليمات اللوح الفعلي.

التداخل الطولي عند تركيب أكثر من صف ألواح

إذا كان طول السقف أكبر من طول اللوح، فقد يحتاج التنفيذ إلى صف ثانٍ.

عندها يحدث تداخل بين نهاية اللوح السفلي وبداية اللوح العلوي.

ومقدار هذا التداخل يعتمد أيضًا على:

• ميل السقف.
• مواصفات اللوح.
• نظام الشركة المصنعة.
• ظروف الموقع.

الهدف هو أن تتحرك المياه فوق التداخل وليس تحته.

تثبيت الواح القرميد البلاستيك بالمسامير بطريقة صحيحة

تعتبر مرحلة تثبيت الواح القرميد البلاستيك من أكثر مراحل التنفيذ حساسية.

المسمار لا يجب أن يكون ضعيفًا لدرجة تسمح بحركة اللوح، وفي الوقت نفسه لا يجب شده بدرجة تؤدي إلى تشوه اللوح.

وتعرض Palram في إرشادات منتجاتها المصنوعة من PVC أهمية استخدام مثبتات مناسبة وعدم الإفراط في الشد، كما توفر إرشادات منفصلة لمواضع المثبتات وطريقة التثبيت.

ويجب مراعاة:

• استخدام مسمار مناسب.
• استخدام وردة أو جوان عزل مناسب حسب النظام.
• أن يكون المسمار عموديًا.
• عدم شد المسمار بصورة مبالغ فيها.
• توزيع نقاط التثبيت وفق توصيات المنتج.
• تثبيت مناطق الحواف والتداخل بعناية أكبر إذا تطلب النظام ذلك.

لماذا لا يجب شد مسامير القرميد البلاستيك بقوة؟

الخطأ الشائع هو الاعتقاد أن زيادة شد المسمار تعني تثبيتًا أقوى.

في الواقع، الشد الزائد يمكن أن يضغط سطح اللوح حول المسمار ويغير شكله.

وقد يؤدي ذلك إلى:

• حدوث إجهاد حول فتحة المسمار.
• تشوه التموج.
• ضعف حركة التمدد والانكماش.
• تلف الجوان.
• تكوين نقطة منخفضة قد تتجمع حولها المياه.

لهذا يجب الوصول إلى تثبيت محكم دون ضغط زائد على اللوح.

مراعاة التمدد والانكماش عند تركيب ألواح PVC

المواد البلاستيكية تتأثر بتغير درجات الحرارة، وبالتالي يجب أن يأخذ نظام تركيب الواح القرميد PVC في الاعتبار حركة الألواح الناتجة عن التمدد والانكماش وفق تعليمات الشركة المصنعة.

وهذا أحد الأسباب التي تجعل طريقة الثقب والمسامير والمسافات تختلف بين أنواع الألواح.

لذلك لا يفضل نسخ نظام تثبيت من منتج مختلف لمجرد أن الشكل الخارجي متشابه.

Palram نفسها توضح أن مواصفات التركيب تختلف بين منتجات وصفائح الأسقف المختلفة، وتوصي باتباع دليل المنتج المحدد.

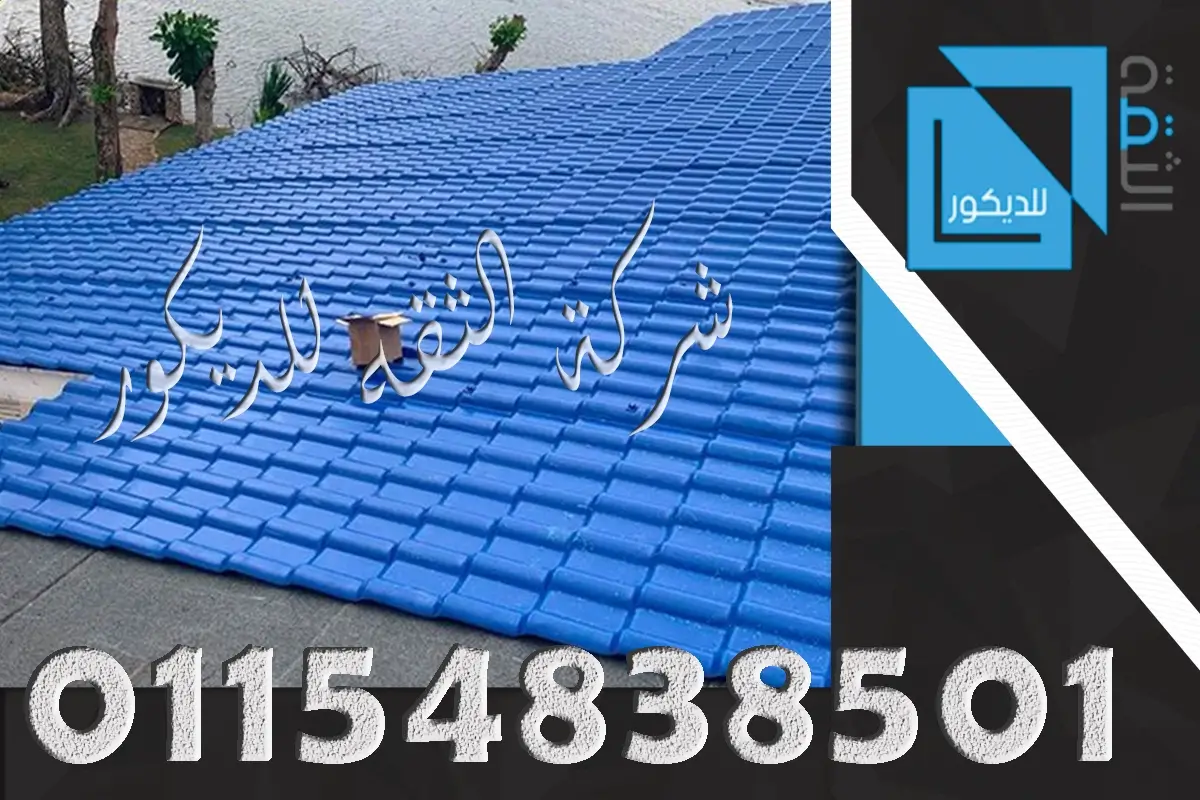

الواح قرميد بلاستيك ازرق

تركيب قمة وحواف سقف القرميد البلاستيك

بعد الانتهاء من الألواح الأساسية لا يكون السقف قد اكتمل بعد.

يجب معالجة:

• القمة.
• الحواف الجانبية.
• نهاية الألواح.
• مناطق اتصال السقف بالحائط.
• أي فتحات موجودة داخل السقف.

وتستخدم قطع أو Flashings مناسبة بحسب نظام المنتج.

أهمية هذه المناطق أنها من أكثر الأماكن التي يمكن أن تدخل منها المياه إذا تم تنفيذها بصورة عشوائية.

تركيب القرميد البلاستيك بجوار الحائط

في بعض المشروعات يكون السقف المائل متصلًا بحائط قائم.

هنا يجب معالجة منطقة الاتصال بعناية حتى لا تتحرك المياه بين اللوح والحائط.

ويتم اختيار طريقة الـFlashing والعزل المناسبة حسب تصميم السقف والخامة.

وضع طبقة من مادة عزل بصورة عشوائية دون معالجة هندسية لنقطة الالتقاء قد لا يكون حلًا طويل الأجل.

طريقة قص ألواح القرميد البلاستيك أثناء التركيب

قد يحتاج تركيب قرميد بلاستيك إلى قص بعض الألواح عند:

• نهاية السقف.
• الزوايا.
• نقاط الالتقاء.
• وجود أعمدة.
• وجود فتحة.
• اختلاف أبعاد السطح.

يجب استخدام أداة قص مناسبة لنوع اللوح، وتجنب طرق القص التي تسبب تشقق الحواف أو ارتفاع درجة الحرارة بشكل يضر الخامة.

كما يجب أخذ القياس أكثر من مرة قبل القص لأن الخطأ في القطعة قد يؤدي إلى فقد جزء كامل من اللوح.

تركيب القرميد البلاستيك للبرجولات والمظلات

من الاستخدامات المعروفة لـ تركيب القرميد البلاستيك تغطية البرجولات.

في هذه الحالة يجب تحديد:

• هل الهيكل حديد أم خشب؟
• طول البرجولة.
• عرضها.
• اتجاه المطر.
• اتجاه الميل.
• لون الألواح.
• شكل الواجهة.
• أماكن الأعمدة.

وفي البرجولات تكون جودة تشطيب الحواف مهمة لأن الهيكل يكون ظاهرًا غالبًا من جميع الجوانب.

وتوفر شركات تصنيع ألواح الأسقف البلاستيكية منتجات مخصصة لتطبيقات مثل مظلات الحدائق والأسطح الخفيفة، مع اختلاف المواصفات بين PVC والبولي كربونيت وغيرهما.

تركيب القرميد البلاستيك للفلل ومداخل المنازل

يمكن استخدام ألواح القرميد PVC في بعض تصميمات المداخل والجراجات والمناطق الخدمية بالفلل.

لكن يجب تنسيق اللون والشكل مع الواجهة.

قبل التنفيذ يفضل تحديد:

• ارتفاع المظلة.
• مقدار البروز.
• أماكن الأعمدة.
• شكل الميل.
• لون الشاسيه.
• لون القرميد.
• طريقة صرف المياه.

والأفضل أن يكون التصميم واضحًا قبل تصنيع الشاسيه، لأن تعديل الهيكل بعد تركيبه يزيد الوقت والتكلفة.

أهم أخطاء تركيب القرميد البلاستيك التي تسبب مشكلات بعد التنفيذ

هناك أخطاء تتكرر أثناء تركيب القرميد البلاستيك PVC ويجب تجنبها.

تنفيذ شاسيه غير مناسب لأبعاد الألواح

قد يؤدي إلى وجود أجزاء من اللوح بدون دعم كافٍ أو زيادة عدد نقاط التثبيت بصورة غير مدروسة.

تركيب القرميد البلاستيك بميل غير مناسب

يمكن أن يؤثر على تصريف المياه ويزيد الضغط على مناطق التداخل.

تقليل التداخل بين الألواح

التداخل الأقل من المطلوب قد يسمح بوصول المياه بين الألواح.

زيادة التداخل بدون داعٍ

الزيادة العشوائية تقلل عرض التغطية وتزيد كمية الألواح المطلوبة، وقد تجعل توزيع التموجات غير منتظم.

شد المسامير أكثر من اللازم

يمكن أن يؤدي إلى تشوه اللوح حول نقطة التثبيت.

استخدام مسامير بدون نظام عزل مناسب

نقطة المسمار نفسها يجب أن تكون جزءًا من نظام منع دخول المياه.

تركيب الألواح عكس الاتجاه المناسب للرياح

قد يزيد احتمال دخول المياه أو الغبار بين التداخلات في بعض المواقع.

عدم تركيب قطع الحواف والقمة

ترك نهايات الألواح بدون معالجة مناسبة يقلل جودة التشطيب ويزيد نقاط الضعف المحتملة.

الفرق بين تركيب القرميد البلاستيك على الحديد والخشب

الاختيار بين تركيب القرميد البلاستيك على الحديد وتركيب القرميد البلاستيك على الخشب يعتمد على طبيعة المشروع.

الشاسيه الحديد يستخدم بكثرة في الأسطح والمظلات والبرجولات التي تحتاج إلى هيكل معدني.

أما الخشب فقد يكون مناسبًا في البرجولات والتصميمات التي يكون الخشب جزءًا من شكلها المعماري.

لكن في الحالتين يجب أن يحقق الهيكل:

• تحمل الأحمال.
• ثبات نقاط التثبيت.
• الميل المطلوب.
• المسافات المناسبة للألواح.
• مقاومة الظروف الموجودة في المشروع.

وبالتالي ليست المشكلة في اختيار الحديد أو الخشب بصورة مطلقة، وإنما في جودة التصميم والتنفيذ.

كيفية حساب كمية ألواح القرميد البلاستيك قبل التركيب

قبل طلب الخامة يجب حساب مساحة السقف الفعلية.

لكن لا يكفي تقسيم المساحة على مساحة اللوح الكلية.

يجب استخدام العرض الفعلي بعد التداخل.

الحساب يتأثر بـ:

• طول السقف.
• عرض السقف.
• عرض اللوح.
• طول اللوح.
• التداخل الجانبي.
• التداخل الطولي.
• القص.
• شكل السقف.

كما يفضل حساب نسبة احتياطية مناسبة حسب تعقيد المشروع بدل شراء الكمية على الحد الأدنى تمامًا.

ولمعرفة تكلفة الخامة والمقاسات المتاحة يمكن مراجعة اسعار القرميد البلاستيك قبل حساب التكلفة النهائية للمشروع.

متى تحتاج إلى شركة متخصصة في تركيب القرميد البلاستيك؟

شرح طريقة تركيب القرميد البلاستيك يساعدك على فهم جودة التنفيذ، لكنه لا يعني أن كل مشروع مناسب للتنفيذ بدون فني متخصص.

يفضل الاستعانة بجهة متخصصة إذا كان المشروع يحتاج إلى:

• تصنيع شاسيه حديد.
• حساب ميول متعددة.
• تركيب على ارتفاع كبير.
• تغطية مساحة كبيرة.
• معالجة نقاط اتصال مع جدران.
• تنفيذ قمم وزوايا.
• عزل إضافي.
• تعديل في هيكل قائم.
• أعمال لحام أو تثبيت إنشائي.

وفي هذه الحالات يكون الأفضل أن تتم معاينة الموقع وتحديد نطاق العمل قبل شراء الألواح.

ويمكن الرجوع إلى خدمة تركيب القرميد البلاستيك في مصر إذا كان المطلوب تنفيذ الخدمة بدل معرفة خطوات التركيب فقط.

صيانة القرميد البلاستيك بعد التركيب

بعد الانتهاء من تثبيت الواح القرميد البلاستيك يفضل إجراء فحص دوري للسقف.

ويشمل الفحص:

• التأكد من ثبات المسامير.
• مراجعة الجوانات.
• فحص مناطق التداخل.
• إزالة أي مخلفات تعيق تصريف المياه.
• فحص الحواف.
• مراجعة مناطق اتصال السقف بالحائط.
• التأكد من عدم وجود كسر أو تشوه في أي لوح.

كما يجب تجنب المشي فوق الألواح بطريقة غير مسموح بها من الشركة المصنعة، لأن قابلية تحمل الأحمال تختلف من منتج إلى آخر.

هل طريقة تركيب القرميد البلاستيك واحدة لكل أنواع PVC؟

لا.

ودي نقطة مهمة جدًا عند تنفيذ أي مشروع.

طريقة تركيب القرميد البلاستيك PVC تتشابه في المبادئ العامة مثل تجهيز الهيكل وضبط الميل والتداخل والتثبيت، لكن الأرقام والتفاصيل لا يجب تعميمها.

كل منتج قد يختلف في:

• أقل ميل مسموح.
• أقصى مسافة دعم.
• عدد المسامير.
• مكان المسامير.
• التداخل.
• طريقة الثقب.
• مقدار بروز اللوح.
• القطع التكميلية.

ولهذا توصي الشركات المصنعة باتباع تعليمات المنتج نفسه بدل استخدام تعليمات عامة لكل ألواح الأسقف.

الأسئلة الشائعة عن طريقة تركيب القرميد البلاستيك PVC
