تركيب القرميد على الحديد: الشاسيه والخطوات الصحيحة للتنفيذ
تركيب القرميد على الحديد يبدأ من الشاسيه وليس من القرميد
نجاح تركيب القرميد على الحديد لا يعتمد على شكل القرميد وحده؛ الشاسيه الموجود أسفله هو الذي يصنع شكل السقف ويحدد الميول ونقاط الحمل واستقامة الصفوف والقمم والحواف.
ولهذا من الأخطاء التي نقابلها أن يقوم العميل بتنفيذ شاسيه الحديد أولًا عند حداد، ثم بعد الانتهاء يبدأ في اختيار نوع القرميد ويحاول تعديل الهيكل ليتناسب معه.
الأفضل هو العكس.
يتم أولًا تحديد:
- نوع القرميد.
- مساحة المشروع.
- شكل السقف.
- عدد الميول.
- هل التصميم عدل أم هرمي؟
- أماكن تثبيت الهيكل.
- طريقة التغطية.
- وجود عزل من عدمه.
وبعدها يتم تصميم وتنفيذ شاسيه حديد للقرميد بحيث يكون مناسبًا للمشروع من البداية.
في شركة الثقة للمقاولات نقوم بأعمال توريد وتركيب القرميد، ويمكن أن يشمل نطاق التنفيذ تجهيز الشاسيه الحديد والتركيب والتشطيب حسب حالة المشروع والاتفاق.
لإرسال صور المكان ومعرفة طريقة التنفيذ المناسبة، تواصل معنا على 01154838501.
متى نحتاج إلى تركيب القرميد على شاسيه حديد؟
الشاسيه الحديد يستخدم في عدد كبير من تطبيقات القرميد، خصوصًا عندما نريد إنشاء سقف مائل فوق مساحة لا تحتوي أصلًا على هيكل مناسب.
ومن أبرز الاستخدامات:
- أسطح الفلل.
- أسطح المنازل.
- البرجولات.
- المداخل.
- الجراجات.
- المظلات.
- غرف السطح.
- الأسقف الهرمية.
- الجمالونات.
- بعض أعمال التجديد التي تحتاج إلى إنشاء سقف جديد فوق المبنى.
الميزة الأساسية هنا أن الهيكل الحديد يسمح بتكوين شكل السقف المطلوب بدل الارتباط بشكل السطح الخرساني نفسه.
لكن هذا لا يعني أن أي هيكل حديد يصلح للقرميد.
يجب أن يتم تصميمه وتنفيذه وفق المساحة وطريقة الحمل ونوع التغطية.
ما وظيفة شاسيه الحديد أسفل القرميد؟
الشاسيه ليس مجرد قاعدة لتثبيت القطع عليها.
هو المسؤول عن عدة وظائف مهمة.
تشكيل ميل السقف
الميل يساعد على تكوين شكل السقف المطلوب ومسار تصريف مياه الأمطار.
تكوين الشكل المعماري
من خلال الحديد يمكن تنفيذ:
- ميل واحد.
- جمالون.
- سقف هرمي.
- عدة ميول.
- برجولة.
- مدخل منحني أو تصميم خاص حسب المشروع.
حمل نظام التغطية
الهيكل يحمل القرميد وعناصر السقف الأخرى التي تدخل ضمن التصميم.
ضبط صفوف القرميد
إذا كان الشاسيه غير منتظم، سيظهر الانحراف في صفوف القرميد بعد التركيب.
تكوين القمم والأضلاع
خصوصًا في الأسقف الهرمية، يكون الشاسيه هو الأساس الذي يحدد مكان التقاء الميول.
هل يوجد مقاس ثابت لشاسيه حديد القرميد؟
لا.
ودي نقطة مهمة جدًا لأن كلمة مقاسات شاسيه القرميد يتم البحث عنها كثيرًا، لكن إعطاء قطاع حديد واحد على أنه يصلح لكل المشروعات غير صحيح.
مقاسات وقطاعات الهيكل تتأثر بـ:
- مساحة السقف.
- البحور بين نقاط الارتكاز.
- شكل التصميم.
- ارتفاع السقف.
- عدد الميول.
- أماكن تثبيت الشاسيه.
- نوع التغطية.
- الأحمال والظروف التي يجب أن يتحملها الهيكل.
- تفاصيل الموقع.
لذلك لا نقول مثلًا إن “قطاع كذا يصلح لأي سقف قرميد”.
المشروعات الكبيرة أو البحور المختلفة تحتاج إلى دراسة مناسبة، وفي الحالات التي تتطلب تصميمًا إنشائيًا يجب أن يكون تحديد القطاعات والتثبيت بواسطة مختص مؤهل وفق ظروف المشروع.
هدفنا هنا هو شرح طريقة تركيب القرميد على شاسيه حديد وليس تقديم قطاع إنشائي موحد قد يكون غير مناسب لموقعك.
خطوات تنفيذ شاسيه حديد للقرميد
العمل الصحيح يبدأ قبل وصول القرميد للموقع.
معاينة المكان
يتم فحص المساحة المراد تغطيتها ومعرفة نقاط تثبيت الهيكل.
نحتاج كذلك إلى معرفة:
- أبعاد المكان.
- الارتفاعات.
- العوائق.
- الحوائط المحيطة.
- أماكن نزول المياه.
- شكل الواجهة.
- طريقة الوصول للموقع.
رفع المقاسات
كلما كانت المقاسات دقيقة، أصبح تكوين الهيكل وحساب الخامات أفضل.
وفي السقف الهرمي لا نكتفي بالطول والعرض فقط؛ لأن شكل الميول والأضلاع يؤثر في التنفيذ.
تحديد شكل السقف
قبل قص الحديد أو تجميعه يجب أن يكون واضحًا هل المطلوب:
- عدل.
- ميل واحد.
- جمالون.
- هرمي.
- تصميم بعدة ميول.
تحديد نوع القرميد
لأن تفاصيل نظام الدعم والتثبيت يجب أن تتوافق مع القرميد الذي سيتم استخدامه.
تصنيع وتركيب الهيكل
يتم إنشاء القطاعات الرئيسية ثم العناصر التي تحمل نظام التغطية، وفق التصميم المناسب للموقع.
مراجعة الشاسيه
قبل رص القرميد يجب مراجعة:
- الاستقامة.
- الميول.
- اللحامات والوصلات.
- نقاط التثبيت.
- مستوى العروق.
- القمم.
- الأضلاع.
تصحيح الخطأ هنا أسهل بكثير من اكتشافه بعد تغطية نصف السقف.
كيف يتم تحديد المسافات بين عروق شاسيه القرميد؟
دي من أهم النقاط في التنفيذ.
لا يجب توزيع العروق على مسافات عشوائية ثم محاولة إجبار القرميد عليها.
المسافة ترتبط بنظام القرميد المستخدم وطريقة الرص والتداخل ومكان التثبيت.
في أنظمة البلاطات التقليدية، توضح إرشادات Roof Tile Association أن ضبط الـBatten Gauge يتم من خلال أبعاد البلاطة ومقدار التغطية المطلوبة، ثم توزع العروق بحيث تبقى الصفوف منتظمة حتى القمة؛ كما تؤكد على الالتزام بمواصفات التثبيت الخاصة بالمصنع.
وده يؤكد نفس المبدأ الذي نعتمد عليه في التنفيذ:
حدد القرميد أولًا، ثم نفذ توزيع الشاسيه المناسب له.

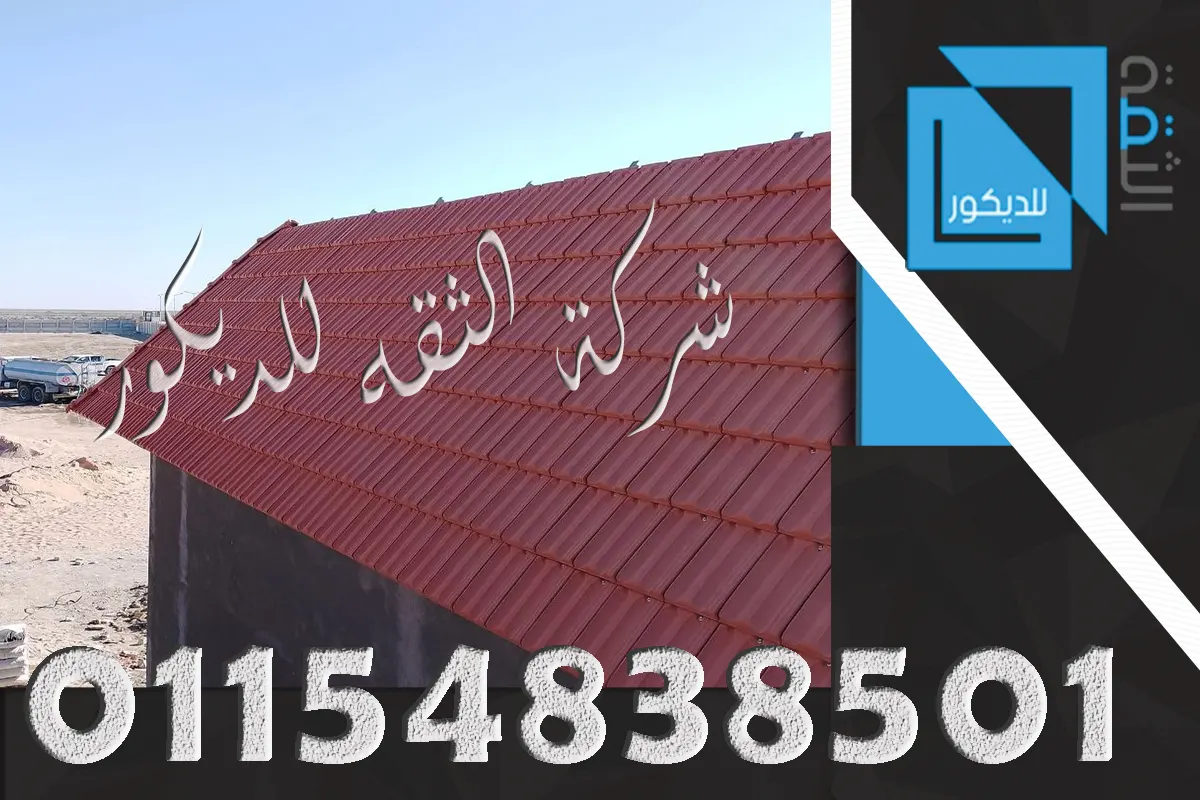

تركيب القرميد الفخار على الحديد
يمكن تنفيذ تركيب قرميد فخار على الحديد من خلال إنشاء شاسيه مناسب ثم تجهيز نظام حمل القطع وفق التصميم.
وفي القرميد الفخاري الذي نعتمد بياناته في محتوى شركة الثقة:
- مقاس القطعة حوالي 40 × 25 سم.
- المتر المربع يحتاج حوالي 14 قطعة.
- المتر الطولي حوالي 5 قطع.
لكن هذه الأرقام تستخدم لحساب كمية القرميد، ولا تعني وحدها تحديد قطاع الحديد الإنشائي.
قبل تركيب الفخار نراجع
- شكل الميل.
- استقامة الشاسيه.
- مسارات الصفوف.
- بداية أول صف.
- خطوط القمة.
- الحواف.
- أماكن القص.
ثم يتم تركيب القرميد بطريقة تتناسب مع نظام المشروع.
ولو تريد معرفة خطوات القرميد بصورة أوسع قبل تنفيذ الهيكل، راجع طريقة تركيب القرميد على الأسطح.
تركيب القرميد البلاستيك على الحديد
القرميد البلاستيك من أكثر الأنظمة التي يتم فيها الاعتماد على شاسيه حديد للقرميد.
لكن كلمة قرميد بلاستيك تشمل أكثر من منتج.
لدينا مثلًا:
- ألواح PVC.
- قرميد بلاستيك قطع بورتجيز.
- قرميد بلاستيك قطع مارسيليا.
ولكل نظام طريقة توزيع وتثبيت تناسب أبعاده.
القرميد البلاستيك القطع الذي تحدثنا عنه سابقًا يتم تركيبه على شاسيه حديد أو خشب، ولا نعتمد تركيبه بالمونة.
أما الألواح، فيتم تحديد توزيع الهيكل وفق اللوح وطوله وطريقة التثبيت.
إذا كان مشروعك PVC، يمكنك مراجعة تركيب القرميد البلاستيك في مصر لمعرفة تفاصيل هذا النوع قبل تجهيز الشاسيه.
تركيب القرميد على الحديد لسقف عدل
المقصود بالسقف العدل هنا التصميم الأبسط مقارنة بالهرمي متعدد الأوجه.
قد يكون السقف:
- ميلًا واحدًا.
- أو تصميمًا بسيطًا بعدد محدود من الأضلاع.
ميزة هذا النوع أن:
- تفاصيل الشاسيه أقل.
- مناطق القص أقل عادة.
- القمم أقل.
- التنفيذ أبسط نسبيًا.
- كمية الفاقد قد تكون أقل من التصميمات المعقدة.
لكن يجب الحفاظ على الميل والاستقامة من بداية الهيكل وحتى آخر صف.

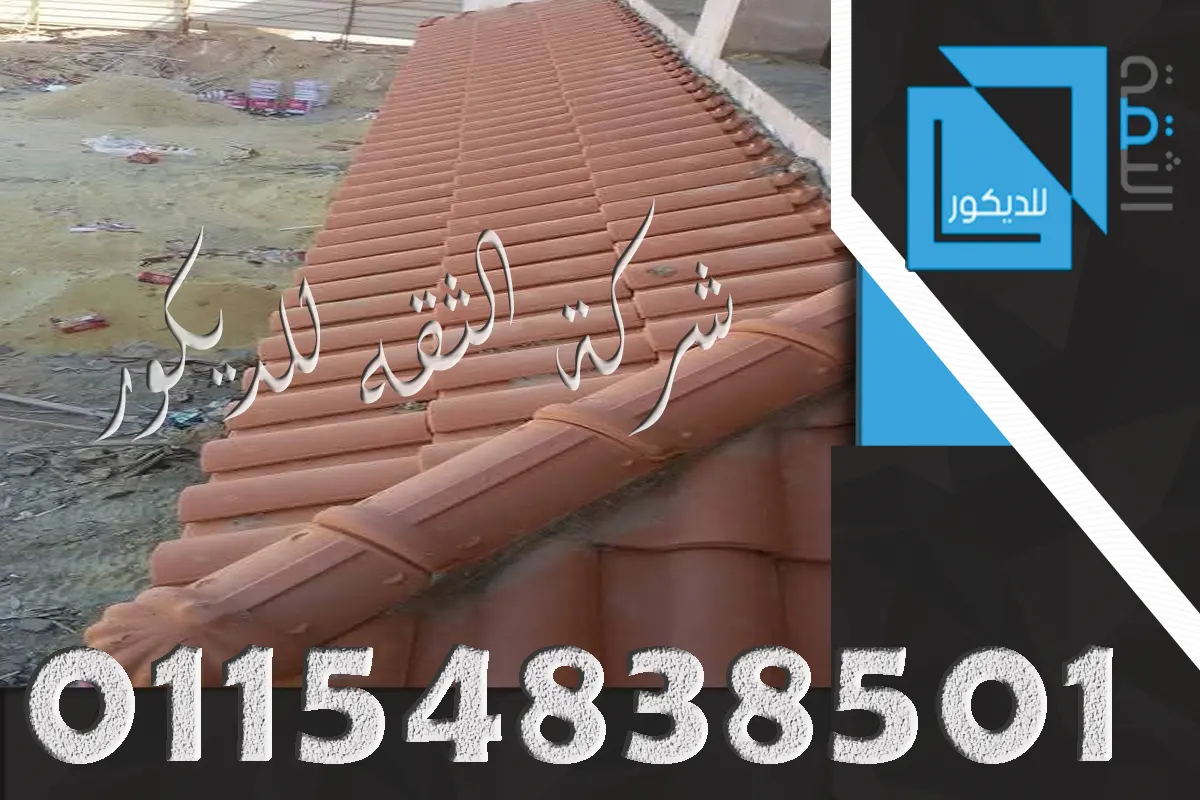

تركيب سقف قرميد هرمي على شاسيه حديد
التصميم الهرمي مختلف.
هنا يتم إنشاء عدة جوانب مائلة تلتقي في قمم وأضلاع، ولذلك يحتاج إلى تنفيذ أدق.
لماذا السقف الهرمي يحتاج شغلًا أكبر؟
لأنه يحتوي على:
- أكثر من مستوى ميل.
- أضلاع مائلة.
- قص قطع عند التقاطعات.
- قمم إضافية.
- كمية تشطيب أكبر.
- حاجة إلى تماثل الشكل من كل جانب.
ولهذا تركيب سقف قرميد هرمي غالبًا تكون تكلفته أعلى من التصميم العدل عند مقارنة نفس المساحة والخامة؛ بسبب زيادة تفاصيل الحديد والقص والتركيب والتشطيب.
السعر النهائي مع ذلك يتم تحديده من المشروع الفعلي وليس من الشكل وحده.
كيف نحافظ على استقامة القرميد فوق الشاسيه؟
حتى لو كان الهيكل قويًا، يمكن أن يظهر السقف بصورة سيئة لو لم يتم ضبط الصفوف.
لذلك أثناء التركيب تتم متابعة:
خط أول صف
هو المرجع لباقي الصفوف.
توزيع العروق
يجب أن يكون منتظمًا وفق نظام التغطية.
الخطوط الرأسية
خصوصًا في القرميد القطع، يجب متابعة عدم انحراف الرص.
القمة
يجب أن يصل آخر صف بصورة متناسقة إلى منطقة القمة.
إرشادات Roof Tile Association توصي عمليًا بضبط مواضع البلاطات واستخدام خطوط مرجعية للحفاظ على استقامة الصفوف، مع إعداد الـGauge قبل الاستمرار في كامل السقف.
هل يتم لحام الشاسيه بالكامل قبل تركيب القرميد؟
يتم تنفيذ وتجميع الهيكل وتثبيته بصورة مناسبة قبل بدء تغطيته، ثم تتم مراجعته.
لكن تفاصيل الوصلات واللحامات تعتمد على تصميم الشاسيه.
المهم ألا يبدأ فريق القرميد في رص الخامة على هيكل:
- غير مكتمل.
- غير ثابت.
- به اعوجاج.
- يحتاج إلى تعديل في الميل.
- لم يتم إنهاء نقاط التثبيت الرئيسية به.
لأن تعديل الهيكل بعد رص القرميد سيزيد الوقت وقد يتطلب فك أجزاء تم تركيبها بالفعل.
حماية شاسيه الحديد قبل تركيب القرميد
الحديد جزء مخفي من المشروع بعد اكتمال التغطية، وبالتالي من المهم الاهتمام بحالته قبل إغلاق السقف.
تتم معالجة الحماية من التآكل وفق نوع الحديد والنظام المستخدم وظروف المشروع، سواء كان النظام يعتمد على قطاعات معالجة أو دهانات حماية مناسبة وفق المواصفات المتفق عليها.
ولا يفضل ترك مناطق لحام أو أجزاء مكشوفة دون مراجعة ثم تغطيتها بالقرميد مباشرة.
خصوصًا في:
- المناطق الساحلية.
- الأماكن المعرضة للرطوبة.
- البرجولات الخارجية.
- المشروعات التي يصعب الوصول للشاسيه فيها بعد التركيب.
هل نركب العزل قبل القرميد أم بعده؟
العزل يحدد حسب نظام السقف.
في بعض المشروعات قد توجد طبقة عزل أو غشاء أسفل نظام القرميد، وفي مشروعات أخرى يكون التكوين مختلفًا.
المهم أن العزل لا يتم إضافته عشوائيًا بعد انتهاء الشاسيه دون معرفة كيف سيتم تصريف أي مياه تصل تحته.
في أنظمة الأسقف المائلة التقليدية، يتم التعامل مع الـUnderlay والـBattens والقرميد كطبقات مترابطة، مع ضرورة الحفاظ على مسارات التصريف.
لذلك عند طلب الخدمة أخبرنا من البداية إذا كان المطلوب يشمل العزل حتى يدخل ضمن تصور التنفيذ والتسعير.
تركيب القرميد على الحديد للفلل
في الفلل يمكن استخدام الشاسيه الحديد في أكثر من منطقة.
السقف الرئيسي
وهو أكبر التطبيقات، خاصة في التصميمات الهرمية.
مداخل الفلل
يمكن إنشاء سقف قرميد صغير يربط المدخل بتصميم الواجهة.
الجراجات
يتم إنشاء هيكل فوق مساحة السيارات ثم تغطيته بالقرميد.
البرجولات
يمكن تنفيذ برجولة حديد كاملة ثم تركيب القرميد فوقها.
غرف السطح
يمكن تغيير شكل غرفة السطح من خلال إضافة سقف مائل أو هرمي.
ويتم اختيار لون وتصميم القرميد بحيث لا يبدو السقف عنصرًا منفصلًا عن باقي الفيلا.
تركيب قرميد على هيكل معدني للبرجولات
البرجولة تحتاج عناية بالشكل من أعلى وأسفل.
ففي سقف الفيلا قد لا ترى الشاسيه من مستوى النظر، لكن في البرجولة غالبًا يكون الهيكل واضحًا من أسفل.
لذلك يجب التفكير في:
- شكل القطاعات.
- تشطيب الحديد.
- لون الهيكل.
- توزيع العروق.
- لون القرميد.
- شكل الحواف.
- ارتفاع البرجولة.
ويمكن تنفيذ البرجولة بالقرميد الفخار أو البلاستيك حسب التصميم المطلوب.
أخطاء شائعة في تركيب شاسيه القرميد
تنفيذ الحديد قبل اختيار القرميد
قد يؤدي إلى تعديل توزيع العروق بعد الانتهاء.
اختيار قطاع حديد واحد لكل المشاريع
لا يوجد مقاس يصلح تلقائيًا لكل مساحة وبحر وتصميم.
عدم ضبط الميل
يؤثر على شكل السقف ومسار المياه.
عدم ضبط استقامة العروق
سيظهر مباشرة في صفوف القرميد.
إهمال شكل القمة
فيتم اكتشاف مشكلة عند الوصول إلى آخر الصفوف.
عدم حساب السقف الهرمي بشكل منفصل
السقف الهرمي ليس سقفًا عدلًا مضافًا له بعض القصات فقط؛ له تفاصيل أكبر في الحديد والتشطيب.
إهمال معالجة الحديد
خصوصًا الأجزاء التي ستصبح صعبة الوصول بعد التغطية.
تحميل الشاسيه أو السقف عشوائيًا أثناء التنفيذ
يجب توزيع الخامات والعمل وفق قدرة الهيكل وطريقة التنفيذ، وليس تجميع كميات كبيرة في نقطة واحدة دون تقييم.
هل يمكن تركيب القرميد على شاسيه حديد موجود بالفعل؟
نعم، بعد فحصه.
لا نستطيع القول إن أي شاسيه قديم مناسب لمجرد أنه مصنوع من الحديد.
يجب مراجعة:
- حالته.
- الصدأ.
- التثبيت.
- القطاعات.
- الاستقامة.
- المسافات.
- الميل.
- التصميم.
- نوع القرميد الذي كان مركبًا عليه.
- نوع القرميد الجديد.
قد يحتاج الشاسيه إلى تعديل بسيط، وقد تكون هناك حالات تحتاج إلى إعادة تنفيذ جزء منه.
لذلك الأفضل إرسال صور واضحة للشاسيه والمكان قبل شراء الخامة.
ما الذي يحدد تكلفة تركيب القرميد على الحديد؟
لا يوجد سعر موحد لكل تركيب قرميد على شاسيه حديد.
السعر يتأثر بـ:
نوع القرميد
الفخار يختلف عن PVC، كما تختلف الأسعار بين أنواع القرميد نفسها.
المساحة
المشروع الذي يغطي مساحة كبيرة يختلف عن برجولة صغيرة.
تصميم السقف
الهرمي يختلف عن العدل في كمية الحديد والتفاصيل والقص.
حالة الموقع
هل نبدأ من سطح فارغ أم يوجد شاسيه بالفعل؟
المحافظة
التوريد والتنقل يختلفان حسب موقع المشروع، وإن كانت فروق الأسعار بين المحافظات لا تكون كبيرة دائمًا وإنما تعتمد على المسافة والكمية.
ارتفاع وصعوبة التنفيذ
مكان سهل الوصول يختلف عن موقع يحتاج إلى تجهيزات إضافية.
نطاق الخدمة
هل المطلوب:
- شاسيه فقط؟
- تركيب فقط؟
- توريد وتركيب؟
- توريد + شاسيه + تركيب؟
ولهذا نحتاج إلى صور ومساحة وموقع المشروع قبل تحديد السعر النهائي.
وإذا كنت تريد تكوين فكرة أولية عن تكاليف أنواع القرميد نفسها، يمكنك مراجعة أسعار القرميد في مصر قبل طلب عرض التنفيذ.
توريد وتركيب القرميد على شاسيه حديد لجميع المحافظات
تقدم شركة الثقة خدمة التوريد إلى المحافظات، كما يمكن تنفيذ التوريد والتركيب في المحافظات للكميات والمشروعات المناسبة.
عند التواصل معنا أرسل:
- المحافظة والمنطقة.
- مساحة المكان.
- صور السطح.
- نوع القرميد إن كنت حددته.
- شكل التصميم المطلوب.
- هل هو عدل أم هرمي؟
- هل يوجد شاسيه بالفعل؟
- هل تريد توريدًا فقط أم تنفيذًا كاملًا؟
هذه المعلومات تساعدنا في فهم المشروع قبل تحديد التكلفة.
لماذا يفضل تنفيذ الشاسيه والقرميد من خلال جهة تفهم الاثنين؟
المشكلة في فصل العمل بين جهات لا تتواصل مع بعضها أن كل طرف قد ينفذ الجزء الخاص به دون معرفة احتياجات المرحلة التالية.
الحداد قد يقول:
“أنا خلصت الحديد.”
ثم يأتي فني القرميد ويكتشف أن المسافات تحتاج إلى تعديل.
أو يتم شراء القرميد أولًا ثم يتضح أن شكل التصميم يحتاج كمية مختلفة.
عندما يتم التنسيق بين الشاسيه وتركيب القرميد من البداية، يكون ترتيب المشروع أوضح:
معاينة ← اختيار النوع ← تصميم الشكل ← تنفيذ الحديد ← مراجعة الشاسيه ← توريد القرميد ← التركيب ← القمم والحواف.
وده يقلل التعديلات غير الضرورية أثناء التنفيذ.
اطلب معاينة لتركيب القرميد على الحديد
لو تريد إنشاء سقف جديد فوق فيلا أو برجولة أو جراج، أرسل لنا صور المكان قبل تنفيذ الحديد.
لا يشترط أن تكون لديك رسومات كاملة.
ابدأ بإرسال:
صور المكان + المساحة التقريبية + المحافظة + صورة للتصميم الذي تريده.
ومن خلالها يمكن تحديد الخطوة التالية ونوع المعلومات المطلوبة للتنفيذ.
لطلب معاينة أو تسعير تركيب القرميد على شاسيه حديد، تواصل مع شركة الثقة للمقاولات على 01154838501.
